max. 3.6 A

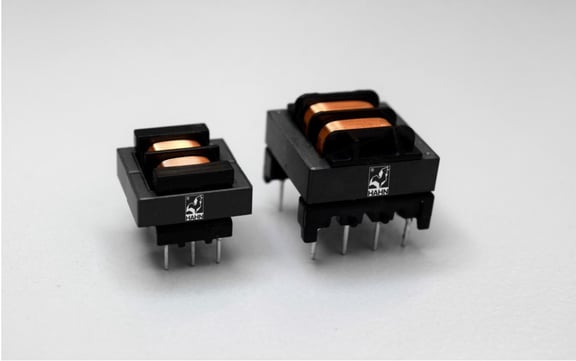

EF
Induktivität: 1.0 mH - 82.0 mH
Nennstrom: max. 3.6 A
Produkt anfragen Produktinfos herunterladen- Spannungsfestigkeit W1/W2 2.500 V
- optimierter Impedanzverlauf
- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 5.1 A
UU
Induktivität: 1.0 mH - 82.0 mH
Nennstrom: max. 5.1 A
Produkt anfragen Produktinfos herunterladen- Spannungsfestigkeit W1/W2 2.500 V
- optimierter Impedanzverlauf
- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 13.5 A

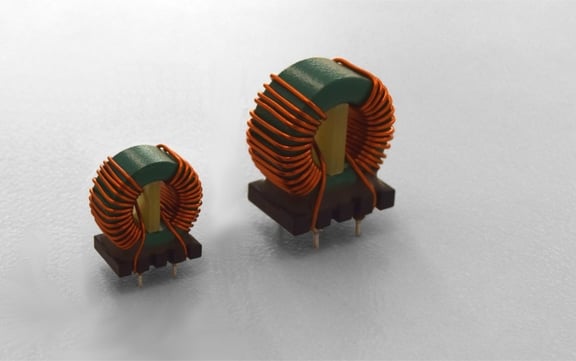

RK
Induktivität: 1.0 mH - 82.0 mH
Nennstrom: max. 13.5 A
Produkt anfragen Produktinfos herunterladen- Spannungsfestigkeit W1/W2 2.500 V
- optimierter Impedanzverlauf
- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
Netzdrosselserie (passive)
Strombereich bis 10 A
Mit einem Strombereich bis 10 A und einer breiten Auswahl an Induktivitätswerten deckt diese Serie den Bereich der gängigen Geräteanwendung ab.

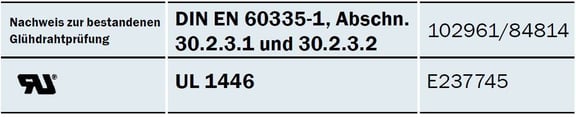

Durch die Normkonformität in Bezug auf die für Drosseln relevanten Normen DIN EN 61558-2-20, DIN EN 62041 sowie die Einhaltung der Glühdrahtanforderungen aller verwendeten Materialien nach DIN EN 60335-1 und der Verwendung von Isoliersystemen der Isolierstoffklasse B und F nach UL 1446 ist die Integration dieser Bauelemente schnell und einfach möglich.
max. 4.7 A

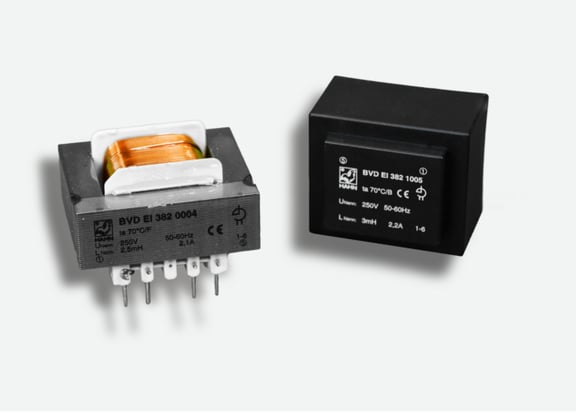

EI38
Netzdrosseln (Passive PFC)Induktivität 1.0 - 15.0 mH
Nennstrom: max. 4.7 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- Bei Serienausführung mit Vergussgehäuse „O“:
selbstverlöschendes Verguss- und Haubenmaterial - höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Kern
- 100 % Stückprüfung
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 5.2 A
EI30
Netzdrosseln (Passive PFC)Induktivität 1.0 - 20.0 mH
Nennstrom: max. 5.2 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- Bei Serienausführung mit Vergussgehäuse „O“:
selbstverlöschendes Verguss- und Haubenmaterial - höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Kern
- 100 % Stückprüfung
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 5.9 A

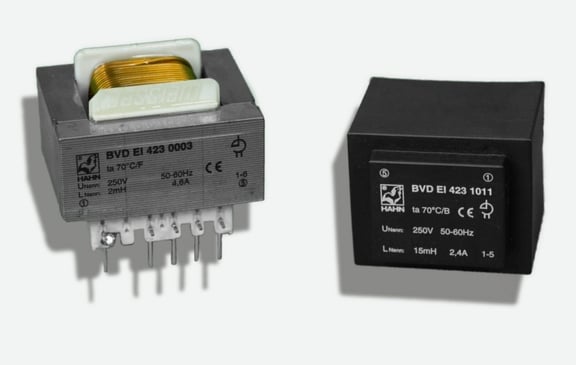

EI42
Netzdrosseln (Passive PFC)Induktivität 1.0 - 20.0 mH
Nennstrom: max. 5.9 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- Bei Serienausführung mit Vergussgehäuse „O“:
selbstverlöschendes Verguss- und Haubenmaterial - höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Kern
- 100 % Stückprüfung
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 7.7 A
EI54
Netzdrosseln (Passive PFC)Induktivität 1.0 - 20.0 mH
Nennstrom: max. 7.7 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Kern
- 100 % Stückprüfung
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 8.7 A

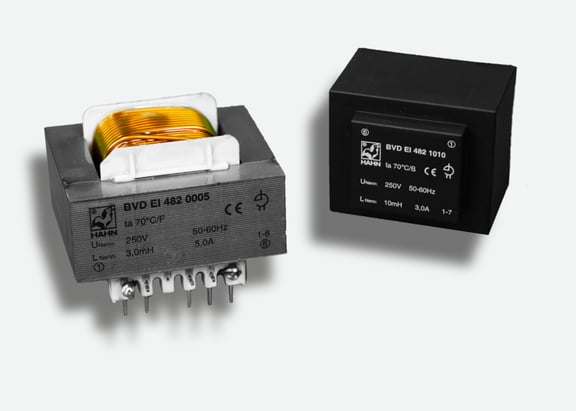

EI48
Netzdrosseln (Passive PFC)Induktivität 1.0 - 20.0 mH
Nennstrom: max. 8.7 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- Bei Serienausführung mit Vergussgehäuse „O“:
selbstverlöschendes Verguss- und Haubenmaterial - höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Kern
- 100 % Stückprüfung
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
Netzdrossselserie (aktive)
Induktivitätsbereich 50 µH bis 1.000 µH
Die "Aktive PFC-Drosselserie" findet in den Schaltungstopologien DCM (Discontinious Conduction Mode) und CCM (Continious Conduction Mode) Anwendung und erfüllt alle Anforderungen namhafter Hersteller von Leistungsreglern.
Der Induktivitätsbereich ist in anwendungsorientierte Zwischenschritte von 50 µH bis 1.000 µH aufgeteilt. Hierbei werden Stromwerte von bis zu 16.5 A bei einem Frequenzgang von 500 kHz erreicht. Durch den Einsatz von hochwertigem Kupferlackdraht erreicht die Aktive PFC-Drosselserie eine sehr hohe Impulsspannungsfestigkeit im Eingangsbereich, so dass Zwischenkreisspannungen bis zu 600 V / DC ohne weiteres möglich sind. Die Spannungsfestigkeit zwischen Hilfs- und Leistungswicklung beträgt 2.000 Volt bzw. 2.500 Volt von Wicklungen gegenüber Kern.
max. 5.5 A

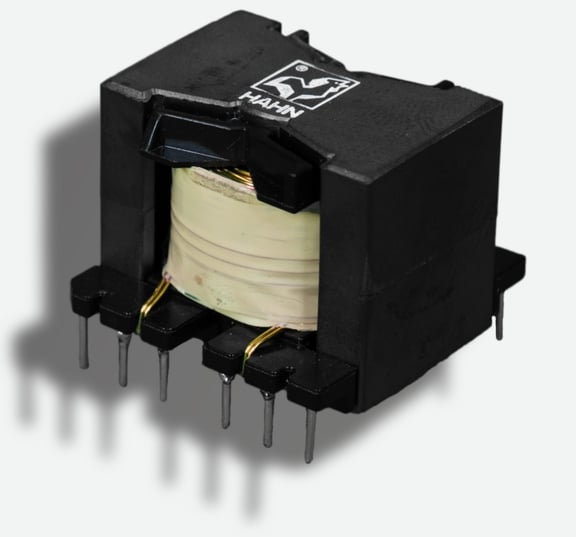

PQ20
Induktivität: 50 μH - 1.000 μH
Nennstrom: 1.5 A - 5.5 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Power/Sense/Kern
- hohe Impulsspannungsfestigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 10 A

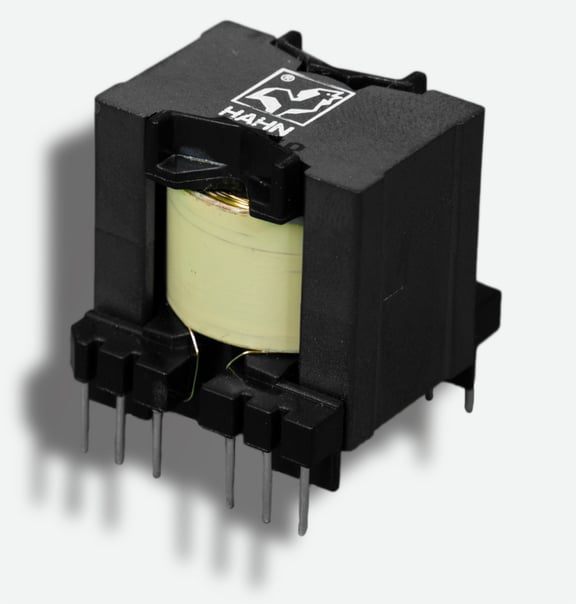

PQ26
Induktivität: 50 μH - 1.000 μH
Nennstrom: 2.3 A - 10.0 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Power/Sense/Kern
- hohe Impulsspannungsfestigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 12.5 A

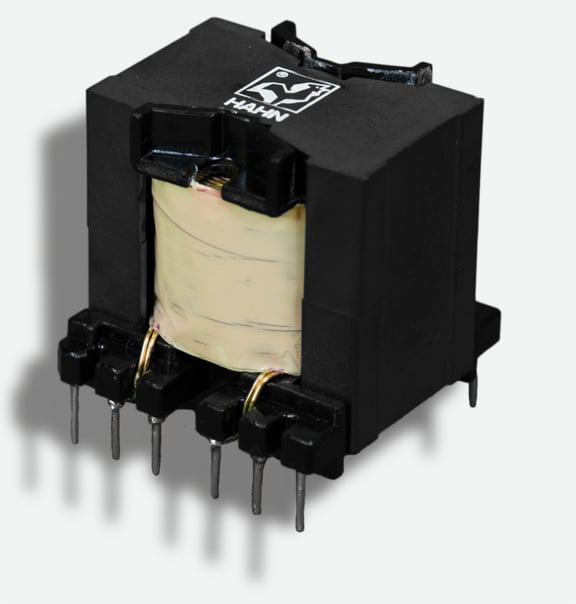

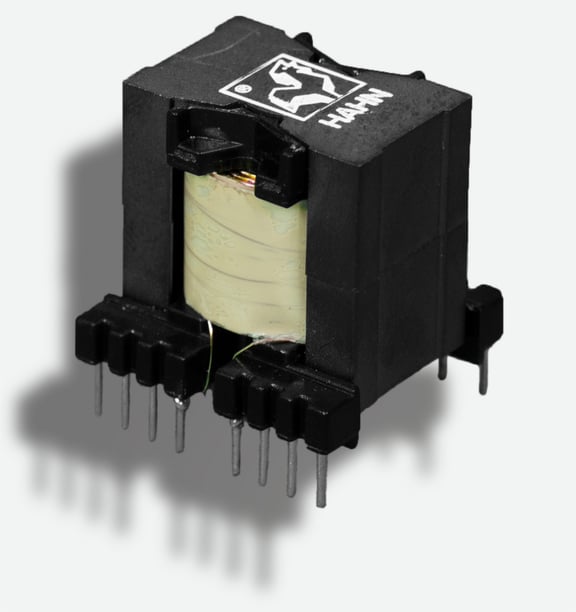

PQ32
Induktivität: 50 μH - 1.000 μH
Nennstrom: 2.9 A - 12.5 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Power/Sense/Kern
- hohe Impulsspannungsfestigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 13.65 A
PQ32
Induktivität: 50 μH - 1.000 μH
Nennstrom: 2.7 A - 13.65 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Power/Sense/Kern
- hohe Impulsspannungsfestigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
max. 16.50 A

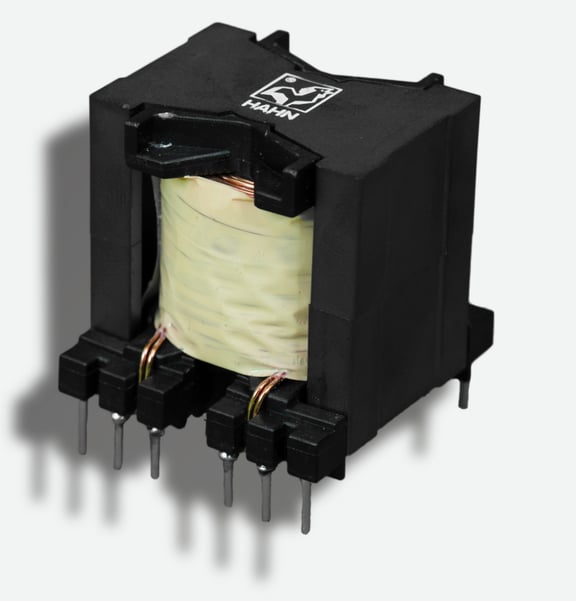

PQ35
Induktivität: 50 μH - 1.000 μH
Nennstrom: 4.2 A - 16.50 A
Produkt anfragen Produktinfos herunterladen- ausgezeichnetes Temperaturwechselverhalten
- höchste Sicherheit und Langlebigkeit
- hohe Spannungsfestigkeit gegenüber Power/Sense/Kern
- hohe Impulsspannungsfestigkeit
- 100 % Stückprüfung
- CE-/UKCA-konform
- RoHS-/REACH-konform
Weitere Zertifizierungen/Approbationen auf Anfrage!
Nützlich für alle Entwickler und EMV-Designer!

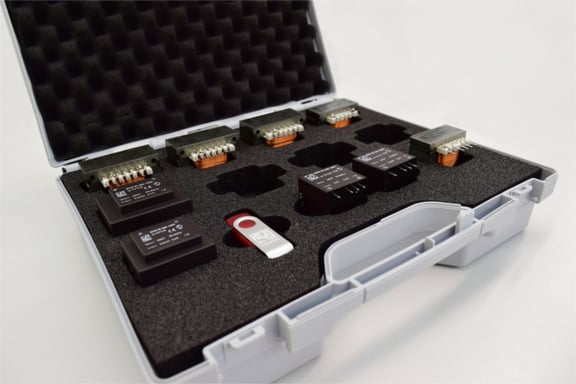

Nutzen Sie den Service unseres Design-Kit‘s der Produktfamilie BVD EI xxx xxxx und BVD PQ xxx xxxx.
Dieses Design-Kit beinhaltet die gängigsten passiven PFC-Drosseln aus dem Hause HAHN inklusive detaillierter Datenblätter und Kennlinien (USB-Stick inklusive!).
Des Weiteren können Sie dieses Kit individuell aus den beiden bekannten HAHN-Drosselserien, der passiven als auch aktiven PFC-Serie, oder einer individuellen Ausführung erweitern.
Nicht das richtige dabei?
